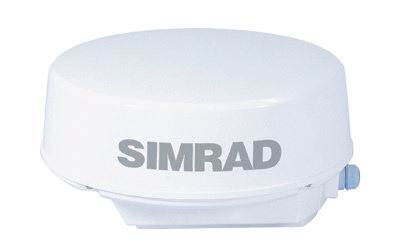

HD DIGITAL RADAR серия DX
Радар закрытого типа
Новые Simrad HD цифровые радары гарантируют исключительное обнаружение маленьких или отдаленных
целей, используя самую современную обработку цифрового сигнала (DSP). Они представляют цели более ясно и отклоняют
помехи (вызывающие ложную картину), используя 10-битовое цифровую обработку с помощью видео сигнала и функции
контроля времени чувствительности Sensitivity Time Control (STC). Ложные показания в любой погодной обстановке
фактически устранены, позволяя отображать ясную и точную обстановку на водном пространстве.
Особенности:
- Самые передовые технологии цифровой обработки сигнала (DSP);
- Высоко производительное и надежное качество исполнения радаров;
- Chart Overlay - возможность наложения картинки на карту;
- Автоматическая настройка усиления и регулировки мощности;
- Динамические цвета в зависимости от удаления объектов и погодных условий, а также картографической информации при наложении на карту (береговые линии и т.д);
- Guard - Zone Alarms - сигнализация приближения к цели (выставляется по приближенности к объектам).
Технические характеристики
Радар
| Наименование |
DX42s |
DX64s |
| Тип сканера |
Закрытый, купольный |
Закрытый, купольный |
| Диаграмма направленности антенны (ширина луча) |
5.3° |
- |
| Максимальное расстояние |
24 мили |
48 миль |
| Выходная мощность антенны |
2 кВт |
4 кВт |
| Подавление шума |
7 дБ |
6 дБ |
| Скорость вращения антенны |
27 об / мин + / - 10% оборотов |
27 об / мин + / - 10% оборотов |
| Ширина луча |
По горизонтали: 5,2 ° + / - 10% (-3 дБ ширина).
Вертикальный: 30 ° + / - 20% (-3 дБ ширина) |
По горизонтали: 4 ° + / - 10% (-3 дБ ширина).
Вертикальный: 25 ° + / - 20% (-3 дБ ширина) |
| Вибрация радара |
0,12"(3 мм) при 0 до 500 копий в минуту;
0,03" (0,75 мм) при 500 до 1500 копий в минуту;
0,01"(0,2 мм) при 1500 до 3000 копий в минуту |
0,12"(3 мм) при 0 до 500 копий в минуту;
0,03" (0,75 мм) при 500 до 1500 копий в минуту;
0,01"(0,2 мм) при 1500 до 3000 копий в минуту |
| Время прогрева (загрузки) антенны |
1,5 мин. |
1,5 мин. |
| Время прогрева (загрузки) антенны |
1,5 мин. |
1,5 мин. |
| Сопротивление ветру |
118,11 футов (36,0 м) / сек (максимальная 70 узлов) |
118,11 футов (36,0 м) / сек (максимальная 70 узлов) |
| Частоты передачи |
9445 + / - 30 МГц |
9410 + / - 30 МГц |
Габариты
| Наименование |
DX42s |
DX64s |
| Ширина |
450 мм / 17,7" |
280 мм / 11" |
| Высота |
227 мм / 8,9" |
620 мм (24.5 ") |
| Вес |
4,2 кг / 9,26 фунтов |
10 кг / 22,05 фунтов |
| Влажность |
95% при температуре
+35° C (95° F) |
93% при температуре
+40° C (104° F) |
Электропитание
| Наименование |
DX42s |
DX64s |
| Электропитание |
10,8 В до 15,6 В постоянного тока (12 В постоянного тока) |
10,8 В до 42 В (DC 12/24/32V система) VDC |
| Потребляемая мощность |
25 Вт (максимум) при 12 В постоянного тока |
30 Вт (максимум) при 24 В постоянного тока |
| Усиление |
Не менее 90 дБ |
- |
Другие характеристики
| Наименование |
DX42s |
DX64s |
| Рабочая температура |
-15° C до +55° C (+5° F до +131° F) |
-15° C до +55° C (+5° F до +131° F) |
| Длительность импульса |
0,08 мкс +50 / -25% (2250 Гц + / - 5%)
0,3 мкс +50 / -30% (1200 Гц + / - 5%)
0,8 мкс + / -25% (600 Гц + / - 5%) |
- |
| Водоустойчивый стандарт |
IPX6 |
IPX6 |
Совместимое оборудование:
