Серия JRC JMA-5200
- Цифровая обработка сигнала Constaview™
- Улучшенное отображение цели TEF™ (Target Enhancement Function)
- Высокая разрешающая способность 15" TFT LCD дисплея (XGA :1024×768)
- Высокочувствительный сканер 3 см диапазона
- Наложение до 50 целей от АИС (опция)
- Функция наложения электронной карты (JRC/ENC/C-MAP NT+: опция)
- САС на 30 целей (опция)
| Серия радиолокационных станций JRC JMA-5200 имеет улучшенные показатели основных свойств радара - обнаружения целей, их обработки и предоставления информации, которые соответствуют последним требованиям ИМО к радарам, САРП и САС. Радары используют метод цифровой обработки сигнала, основанный на новейших компьютерных технологиях, в частности технологии Constantview, использующей режим реального времени и обеспечивающей одновременное обновление трэка эхосигнала при повороте судна, а также захват и слежение за 30 целями с помощью функции САС.
| | Стандартная комплектация:
|
- Сканер NKE-2102-6, NKE-2252-7 или NKE-2252-9 с кабелем 10-65 м
- Процессорный блок NDC-1340 с кабелем 5 м
- Клавиатура NCE-7699 с кабелем 5 м
- Дисплей NWZ-164
- Установочные материалы и ЗИП
| | Опции:
|
- NSK блок (гиро/лаг интерфейс) NCT-4106
- САС на 30 целей NCA-877 (встраивается в процессорный блок)
- АИС интерфейс NQA-4250 (встраивается в процессорный блок)
- Видеоплоттер NDB-34 (встраивается в процессорный блок)
- 3-см монитор работоспособности NJU-64
- Монтажный комплект для клавиатуры MPBS33144
- Выпрямитель NBA-3308 (100/110/115/200/220/230VAC)
|
Спецификация:
| Приемопередатчик:
| | Частота излучения: X-Band |
9410 ±30 МГц
| | Ширина щелевого излучателя: NKE-2102-6 / NKE-2102-7 / NKE-2102-9 |
6 фт. / 7 фт. / 9 фт.
| | Выходная мощность: NKE-2102-6 / NKE-2102-7 и NKE-2102-9 |
12 кВт / 25 кВт
| | Диаграмма направленности 3db: NKE-2102-6 / NKE-2102-7 / NKE-2102-9 |
Гориз.1.2° / Верт.20°; Гориз.1.0° / Верт.20°; Гориз.0.8° / Верт.20°
| | Скорость вращения: NKE-2102-6 / NKE-2102-7 и NKE-2102-7-9 |
27 RPM / 24 RPM
| | Дуплексер: | Circular + Diode Limiter
| | Преобразование частоты: | Микроволновая IC(Mic)
| | Настройка: | Автоматическая/Ручная
| Окружающая среда:
Температура:
Отн.влажность:
Водозащищенность: |
-25 to +55°C
93%@40°C
IPx6
| | Дисплей РЛС:
| | Дисплей: | 15" цветной LCD (XGA 1024 × 768)
| | Эффективный диаметр дисплея: | >180 мм
| Окружающая среда:
Температура:
Отн.влажность:
Водозащищенность: |
-15 to +55°C
93%@40°C
IPx5
| | Режим представления: | ОД с истинным следом
ОД с относительным следом
ИД
| | Визир направлений (EBL): | 2 линии (Из центра/независимо)
000.0 град.-359.9 град.
4 цифры
| | Разрешающая способн. по дальности: | 30 м на шкале 0,75 nm
| | Подвижные кольца дальности: | 2 маркера
0.000-96.0миль
4-цифры
| Режимы дисплея: | по северу, по курсу, по направлению
| | Индикация следа: | Выкл/0.25/0.5/1/3/6/10/15/30/60-мин + непрерывный
| | Формат картриджей эл.карт: | JRC/ERC/C-MAP
| | Процессор:
| Окружающая среда:
Температура:
Отн.влажность:
Водозащищенность: |
-15 to +55°C
93%@40°C
IPx5
| | Питание: | 24VDC(21.6~31.2VDC)
| Потребляемая мощность:
NKE-2102-6
NKE-2102-7 / -9 |
Средняя 150W, Max.300W
Средняя 200W, Макс.400W
|

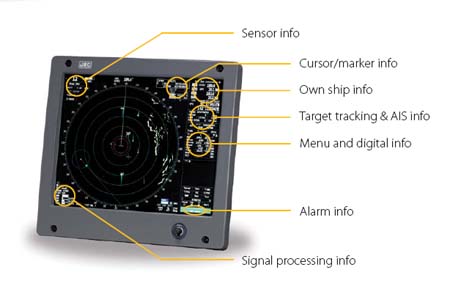

Серия JRC JMA-5300 MkII
- Соответствует требованиям СОЛАС для установки на судах GRT до 10000 т и новым функциональным требованиям MSC 192(79), вступившим в силу с 1 июля 2008 г.
- Цифровая обработка сигнала Constaview™
- Улучшенное отображение цели TEF™ (Target Enhancement Function)
- Высокая разрешающая способность 19" TFT LCD дисплея
- Высокочувствительные сканеры 3 см и 10 см диапазонов
- Функция наложения электронной карт (JRC/ENC/C-MAP NT+: опция)
- САРП на 100 целей
| Радары серии JMA-5300 - это огромный прогресс в разработке радионавигационного оборудования. Новая система обработки данных дает возможность использовать широкий диапазон новых функций, ранее неиспользовавшихся в радарах данного класса. Радары работают в диапазоне 3 и 10 см и используют метод цифровой обработки сигнала, основанный на новейших компьютерных технологиях
Отображение карты и радара
Картографическая информация объединена с радарным изображением для предоставления полной информации. Отображаются треки, как собственного судна, так и треки других судов. Вы также можете увидеть на экране путевые точки, что существенно облегчает навигацию.
Различные навигационные объекты, создаваемые пользователем или записанные в памяти, такие как буи, береговые линии, трек своего судна, АИС-трек могут быть наложены на радарное изображение при любом режиме ориентации картины радара. Возможно создание/отображение до 200 знаков и линий.
Функция увеличения целей (TEF)TM
Эксклюзивная разработка JRC позволяет значительно улучшить отображение слабых эхосигналов и четкость береговой линии за счет добавления пикселей в отметку цели, отображаемой на экране радара,и функции захвата цели и обработки ее функциями САС или САРП. Возможно слежение за 100 целями.
Функция Constaview™
Вся информация, собранная радаром, хранится в памяти системы, поэтому, переключаясь с одного режима на другой Вы получаете новое изображение на дисплее радара. Те цели, за которыми необходимо особое внимание могут быть заново с легкостью идентифицированы на новом изображении.
Во втором поколении технологии Constaview™ используется три высокоскоростных процессора Tornado™. Вся информация со сканера радара обрабатывается и отображается на экране за миллисекунды, обеспечивая плавное движение цели без задержек, вызванных вращением антенны.
| | Стандартная комплектация:
|
- Сканер NKE-2103-6(HS), NKE-2254-7, NKE-2254-9, NKE-2254-6HS или NKE-1130
- Дисплей 19" TFT NWZ-173 с кабелем питания 5 м
- Процессорный блок NDC-1417 с кабелем питания 5 м
- Клавиатура NCE-5171 с кабелем 5 м (макс. 25 м)
- САС на 30 целей NCA-877A (встраивается в процессорный блок)
- 10 см монитор работоспособности NJU-84 (для модели JMA-5332-12)
- Кабель дисплей-процессор, 5 м
- Кабель CFQ-6912-30 сканер-дисплей, 30 м (макс. 65 м) - для моделей 10/25kW
- Кабель 2695110056 сканер-соединительная коробка, 40 м (макс. 50 м) - для модели 30 kW
- Кабель CFQ-6912-20 соединительная коробка-дисплей, 20 м (макс. 30 м) - для модели 30 kW
- Установочные материалы и ЗИП
| | Опции:
|
- САРП на 100 целей NCA-877WA, встраивается в процессорный блок (обязателен при установке под требования IMO)
- АИС интерфейс NQA-2103, встраивается в процессорный блок (обязателен при установке под требования IMO)
- 3-см монитор работоспособности NJU-85 (обязателен при установке под требования IMO)
- NSK блок (гиро/лаг интерфейс) NCT-59A (обязателен при установке под требования IMO)
- Видеоплоттер NDB-34A, встраивается в процессорный блок
- Блок коммутации 4-х радаров NQE-3141-4A
- Блок коммутации 8-ми радаров NQE-3141-8A
- Выпрямитель NBA-5111 (100/110/115/200/220/230VAC)
- РДР интерфейс CAD-249
- ROM Карта береговой линии
|
Спецификация:
| Приемопередатчик:
| | Частота излучения: X-Band / S-band (JMA-5332-12) |
9410 ±30 МГц / 3050 ±20 МГц
| | Ширина щелевого излучателя: NKE-2103-6(HS) / NKE-2254-6HS / NKE-2254-7 / NKE-2254-9 / NKE-1130 |
6 фт. / 6 фт. / 7 фт. / 9 фт. / 12 фт.
| | Выходная мощность: NKE-2103-6(HS) / NKE-2254-7,-9,-6HS / NKE-1130 |
10 кВт / 25 кВт / 30 кВт
| | Диаграмма направленности -3db: NKE-2103-6(HS) / NKE-2254-7 / NKE-2254-9 / NKE-2254-6HS / NKE-1130 |
Гориз.1.2° /Верт.20° Гориз.1.0° / Верт.20° Гориз.0.8° / Верт.20° Гориз.1.2° /Верт.20° Гориз.1.9° / Верт.25°
| | Скорость вращения: NKE-2103-6 / NKE-2103-6HS / NKE-2254-6HS / NKE-2254-7,-9 / NKE-1130
|
27 RPM 48 RPM 48 RPM 24 RPM 24 RPM (60/50Hz)
| | Дуплексер: | Circular + Diode Limiter
| | Настройка: | Автоматическая / ручная
| Окружающая среда:
Температура:
Отн.влажность: |
-25 to +55°C
93%@40°C
| | Дисплей РЛС:
| | Дисплей: | 19" цветной LCD (SXGA 1280 × 1024)
| | Эффективный диаметр дисплея: | >250 мм
| Окружающая среда:
Температура:
Отн.влажность: |
-15 to +55°C
93%@40°C
| | Процессор:
| Ориентация: | по северу, по курсу, по направлению
| | Режим отображения: | Относительное движение (RM)
Истинное движение(TM)
| | Режим пеленга: | По направлению
По северу
По курсу
| | Отображение векторов: | Истинное
Относительное
| | Визир направлений (EBL): | 2 линии (Из центра/независимо)
000.0° - 359.9°.
4 цифры
| | Подвижные кольца дальности: | 2 маркера
0.000-100.2 м.миль
4-цифры
| | Индикация следа: | 4 уровня (short, middle, long, super long)
| Окружающая среда:
Температура:
Отн.влажность: |
-15 to +55°C
93%@40°C
| | Функции САРП
| | Режим захвата: | Автоматический / Ручной
| | Число целей: | 100 (Автоматически)
| | Дальность обработки целей: | 32 м.мили
| | Защитные зоны: | 2
| | Пределы безопасного расхождения: CPA / TCPA |
0.1 - 9.9 миль / 1 - 99 мин.
| | Индикация тревоги: | Визуальная/ Звуковая
| | Проигрывание маневра: | Ручная установка (ручная/авто-восстановление)
| | Функции АИС
| | Число отображаемых целей от АИС: | 100
| | Основная информация: | Название судна, позывной, MMSI, COG, SOG, CPA, TCPA
| | Детальная информация: | Пеленг, дистанция, компасный курс, скорость поворота, координаты
| | Параметры фильтра: | Дистанция, Сектор, Зона
| | Параметры определения опасных целей: | CPA, TCPA
| | Входной сигнал: Импульс / Синхросигнал / NMEA0183 |
100/200/400/800 пульс/милю
50 - 115VAC/30*,90*,180*,360*
VBW/GLL/GGA/VBW/VTG/RMA/RMB/RMC/ZDA VDM/VDO
| | Выход для РДР (Voyage Data Recorder):
| | Разрешение: | 1024 × 768
| | RGB: | 0.5Vp-p, положительная полярность, 50-Ом
| | Гориз./верт. синхросигнал: | TTL/отрицательная полярность
| | Питание: | 21.6~31.2VDC
+ 110/230VAC (для питания мотора 12-футовой антенны NKE-1130)
| Потребляемая мощность:
NKE-2103-6(HS)
NKE-2254-7, -9, -6HS
NKE-1130 |
620W
700W
240W + 1600VA
|
