Furuno NX-700-A / NX-700-B
FURUNO NX-700 представляет собой двухканальный приемник NAVTEX для судов SOLAS, который полностью соответствует новому стандарту MSC.148(77), вступившему в силу 1 июля 2005 г.
NX-700 может принимать сообщения по двум каналам одновременно. Один из каналов работает на частоте 518 кГц и принимает международные сообщения NAVTEX; другой канал может настраиваться на любую из двух частот 490 или 4209,5 кГц для приема локальных сообщений NAVTEX. Сообщения содержат разнообразную информацию о безопасности на море, включая навигационные предупреждения, метеорологические сводки, информацию по поиску и спасению (SAR) и прочую информацию для судов, совершающих плавание в районе покрытия береговых станций. При подключении к NX-700 GPS-приемника передающие станции выбираются автоматически в зависимости от местоположения судна.
Все входящие сообщения сохраняются в энергонезависимой памяти (информация не теряется после отключения питания) и выводятся на четкий монохромный 5" LCD экран. редусмотрено три размера шрифта, которые выбираются с помощью меню.

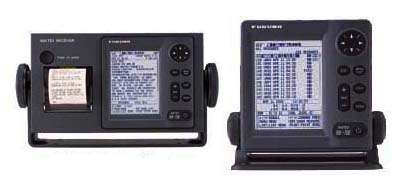

В комплектацию NX-700-A входит приемник, дисплей с принтером и антенна. NX-700-B включает тонкий дисплей без принтера, приемник и антенну. Компактная антенна "зонтичного" типа (H-field) не требует заземления. Кроме того, антенна оснащена компактным высококачественным предусилителем, который обеспечивает надежный и бесперебойный прием без дополнительной гибкой антенны.
- Одновременный прием по двум каналам: на частоте 518 кГц и на любой настраиваемой частоте в диапазоне 490 кГц- 4209,5 кГц (настройка через меню)
- Полностью соответствует IMO MSC.148(77), типовое одобрение MED (требования ГМССБ)
- 5-дюймовый серебристый QVGA LCD
- Конфигурация состоит из трех компонентов (Дисплей, Приемник, Антенна (H-Field)
- Версия приемника Navtex, совместимого с принтером (NX-700-A, опция)
- Вывод сообщений в виде символов ASCII через RS-232C (для подключения к последовательному принтеру)
- Хранит в памяти более 200,000 знаков
- Включает предусилитель с легковесной, компактной антенной; обеспечивает надежный беспрерывный прием
- Экономичное энергопотребление
- Дисплей навигационных данных работает в качестве NMEA-репитера для GPS и прочих устройств
Стандартная комплектация:
- Приемник NX-7001
- Антенна NX-7H
- Дисплей с креплением (указывается при заказе): NX-700-A дисплей с принтером или NX-700-B только дисплей
- Монтажный комплект
Опции:
- Антенное крепление
- Антенный кабель 3D2V,10/20/30/40/50 м; RG10U, 30/40/50 м
- Кабель дисплея с D-Sub 25P на D-Sub 25P, 5/10/15 м
- Панельное крепление дисплея
- Блок питания PR-240-CE
- Термобумага для NX-700-A
| ПРИЕМНИК NAVTEX:
| | Частоты: | 518 кГц и 490 или 4209,5 кГц
| | Режим приема: | F1B
| | Чувствительность: | 2 µV e.m.f. (50 Ω), 4% ошибок | | Защита входа: | сопротивление 30 Vrms в течение более чем 15 мин (с предусилителем)
| | Паразитное излучение: | менее 1 nW
| | Типы сообщений: | A: Навигационные предупреждения; B: Метеорологические предупреждения; C: Ледовая обстановка; D: SAR информация/ пиратство; E: Метеопрогнозы; F: Сообщения для лоцманов; G: Сообщения системы Decca; H: Сообщения системы Loran-C; I: Сообщения системы Omega; J: Сообщения дифференциальной системы Omega; K: Сообщения прочих навигационных систем; L: Навигационные предупреждения (дополнительно); M до Y: Зарезервировано для будущего использования; V: Сообщения для рыбаков (только США); Z: QRU (нет собощений)
| | ДИСПЛЕЙ:
| | Размер: | 5"' монохромный LCD, 76 ×100 мм
| | Разрешение: | 240 × 320
| | Режимы дисплея: | сообщение, список, навигационные данные
| | Хранение ID: | 200 × 2 канала
| | Хранение сообщений: | 200 сообщений × 2 канала (100,000 символа × 2 канала)
| | ПРИНТЕР (для NX-700-A):
| | Система печати: | термическая линейная
| | Бумага: | термобумага (58 мм × 30 м)
| | Ширина печати: | 48 мм
| | Формат символов: | 24 × 12 точек
| | Плотность печати: | 8 точек/мм
| | Количество символов: | 32 символов/строку
| | Скорость печати: | 20 мм/сек | | АНТЕННА:
| | Тип антенны: | NX-7H H-field антенна с предусилителем | | Выходное сопротивление: | 50 Ω
| | Питание: | от +8 V до +9 V
| | ИНТЕРФЕЙС:
| | Вход: | IEC61162-2 ACK, GGA, GLL, GNS, NMK, NRQ, RMC, VBW, VHW, VTG, ZDA
| | Выход: | IEC61162-2 на INS, PC, ALR, NRX RS-232C для принтера (только NX-700-B)
| | Сигнализация: | Замыкающий контакт (макс. 0,5A, 50V) для SAR алармов
| | ПИТАНИЕ:
| | NX-700-A: | 12-24 VDC, 1.5-0,8 A
| | NX-700-B: | 12-24 VDC, 0.7-0,4 A
| | ОКРУЖАЮЩАЯ СРЕДА (соответствует IEC 60945 3rd/4th ed.):
| | Температура: Антенна / Приемник, дисплей |
от -25°C до +70°C / от -15°C до +55°C
| | Влагозащита: Антенна / Приемник / Дисплей NX-700-A / Дисплей NX-700-B |
IP66 / IP20 / IP20 / IP25 (передняя панель)
|
