Transas VDR/S-VDR 3200

Регистратор данных о рейсе VDR/S-VDR 3200 является новым поколением продуктов линейки VDR/S-VDR производства компании Транзас и не только соответствует, но и превышает требования IMO и IEC для оборудования данного типа.

Легкое и компактное устройство надежно защищено металлической оболочкой и может поставляться в полной или упрощенной конфигурации (VDR или S-VDR), в зависимости от потребностей заказчика. Сохранение изображения от двух радаров, десяти источников записи аудиосигналов, шести разновидностей закрепленных и плавучих капсул памяти, дополнительный внешний жесткий диск USB – далеко не полный перечень новых возможностей "черного ящика" VDR/S-VDR производства компании Транзас.

VDR/S-VDR 3200 предназначен для безопасного сбора и хранения данных о рейсе, таких как местоположение, курс, радарное изображение, скорость, звукозапись на мостике и т. д., за определенный отрезок времени с возможностью последующего воспроизведения в соответствии с требованиями IEC 61996-2/61996.

Базовая конфигурация VDR/S-VDR 3200 в соответствии с обязательными требованиями включает в себя:

• Основной электронный модуль
• Микрофоны
• Дистанционный блок аварийной сигнализации
• Блок бесперебойного питания
• Капсулу памяти (закрепленную или плавучую)
• Программное обеспечение VDR/S-VDR 3200
• Утилиту воспроизведения записанных данных

Опции

• KW935 аналоговый интерфейс для подключения сенсоров, не относящихся к протоколу NMEA
• KW932 дискретный интерфейс
• KW910 синхронизированный интерфейс
• Сертифицированный ЭКНИС жидкокристаллический монитор 19 дюймов
• Специализированная ЭКНИС-клавиатура ES4
• Внешний жесткий диск USB объемом 120 Gb в металлической оболочке
• Расширенная функциональность записи и последующего воспроизведения
• Дополнительная плата захвата радарного изображения для VDR/S-VDR 3200.

Дублирование ЭКНИС Navi-Sailor 3000 (Backup станция)

Регистратор VDR/S-VDR 3200 сертифицирован как дублирующий ЭКНИС и может быть использован на борту судов SOLAS в соответствии с требованиями к оборудованию данного типа. В комбинации с ЭКНИС Navi-Sailor (ведущая станция) и официальной коллекцией карт S-57 эта разработка позволяет осуществлять навигацию без использования бумажных карт.

Основной электронный модуль

Основной электронный модуль базируется на компактном компьютере и соответствует обязательным требованиям к оборудованию VDR/S-VDR. Устройство поставляется с блоком бесперебойного питания, обеспечивающим более двух часов аудиозаписи в случае полного отключения электричества.

Параметры модуля

• 9 микрофонов + 1 канал УКВ или 6 микрофонов + 2 канала УКВ
• 8 каналов для NMEA/IEC 61162 датчиков
• Канал подключения АИС или расширение до 38400 бод
• Двухлинейный статусный дисплей
• 18 СИДов на лицевой панели для отображения статуса данных
• Порт локальной сети для выгрузки данных на ноутбук
• Светозвуковая сигнализация
• Гнездо для подключения наушников для мониторинга цифровых аудиосигналов
• Кнопки управления базовыми функциями
• Плата захвата радарного изображения для VDR/S-VDR 3200 (опционально для S-VDR)
• Два последовательных порта RS-232 для управления настройкой ЖК-монитора и подсоединения АЦП-конвертеров (опционально).
• Размеры модуля (ВхШхГ): 600 × 400 × 155 мм.

Микрофоны

Высокочувствительные и самонастраивающиеся микрофоны предназначены для записи аудиосигналов.

Размеры микрофонов (ВхШхГ): 124 × 50 × 25 мм.

Дистанционный блок аварийной сигнализации

Функция дистанционного блока аварийной сигнализации заключается в объявлении светозвуковой тревоги, подтверждаемой нажатием соответствующей кнопки.

Размеры блока (ВхШхГ): 124 × 50 × 25 мм.

Блок бесперебойного питания

Блок бесперебойного питания предназначен для предотвращения полного или частичного отключения, а также перепадов электричества.

Размеры блока (ВхШхГ): 300 × 250 × 155 мм.

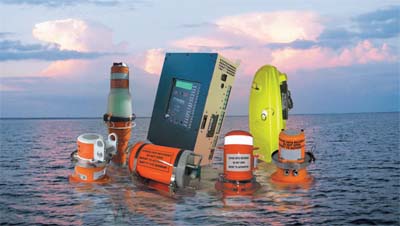

VDR капсулы

• Фиксированная капсула MK2 производства DANELEC
• Фиксированная капсула DRV100 производства KOTEL
• Фиксированная капсула HVR производства L3 Communications

S-VDR капсулы

• Фиксированная капсула SVR производства L3 Communications
• Плавучая капсула RLB-35MC производства ACR Electronics
• Плавучая капсула Tron S-VDR производства Jotron
